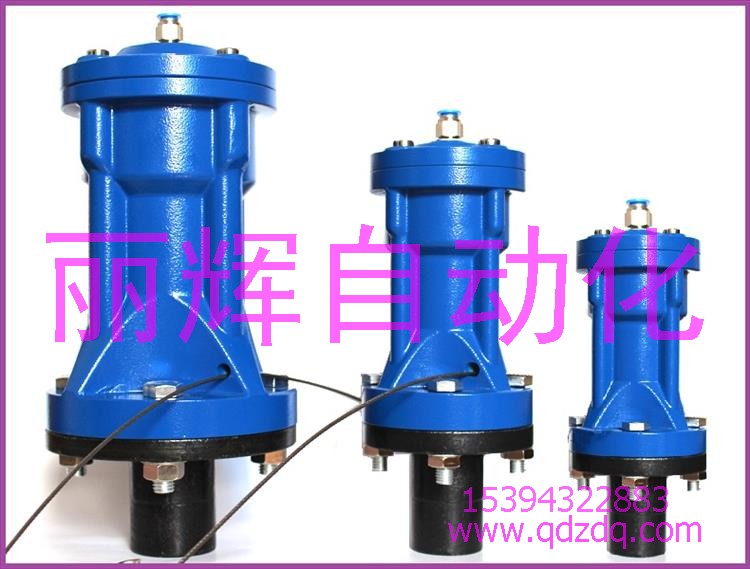

ah系列空氣錘簡介：
ah系列空氣錘又稱為ah系列氣動錘或ah系列氣動敲擊錘以及ah系列沖擊錘，ah系列氣動錘的特點是撞擊力大，結構簡單合理，維護和使用方便。ah氣動敲擊錘可以有效解決粉體物料粘壁、掛料、堵塞、架橋等情況。也可以用來作為產品下料的配件。氣動沖擊錘沖擊力大，噪音小，并且有多種型號可供選擇（ah30,ah40,ah60,ah80）?？諝忮N沖擊力和動作時間可控制（一般用肪沖控制儀進行控制），ah系列空氣錘安裝方便?？稍诙喾蹓m環境、潮濕環境中進行使用。ah系列氣動敲擊錘廣泛適用于化肥，化工，食品，醫療，農藥，玻璃，水泥，機械等行業。全鋁結構的氣動錘強度高，單機式/沖擊力度大，重量輕，沖擊間隔時間可調整（配套控制儀）。
ah氣動敲擊錘免加油即可直接使用，十分環保。
ah系列氣動沖擊錘在運轉過程中無需添加任何潤滑油。因此也不存在漏油隱患，十分適合用于工廠內的工作環境。
產品采用氣動供氣系統、無需安裝滴油器的特點不但可以降低設備成本還可減輕滴油器維修負擔，對使用客戶益處甚多。
我們公司的ah構造簡單基本無需保養。
ah系列氣動錘的特點：
1，磁力沖擊大，落粉效果好
2，運行成本低，節能效果好
3，結構簡單，拆卸方便
4，質量可靠，故障率低
5，敲擊間隔時間可以通過控制儀進行調整
6，型號、規格齊全
7，長活塞型空氣敲擊錘，采用C型臺座，敲擊活塞直接打擊料倉，強大的敲擊力是它的特長。
空氣錘工作原理：
圖片1 在氣動敲擊錘中沒有通入壓縮空氣的狀態下，磁性活塞借助強磁力，緊貼在基板上。
圖片2 電磁閥通電后，壓縮空氣流入敲擊錘本體，本體內的壓力增高，當大于磁力時，使磁性活塞高速脫離基板。
ah振動錘尺寸：
|
型 號 |
A |
φB |
φC |
D |
E | F | G |
φH |
IN |
OUT |
|
AH-30 |
130 |
80 |
60 |
14 |
11 | 48 | 34 |
9 |
1/4″PT |
1/8″PT |
|
AH-40 |
158 |
97 |
75 |
20 |
12 | 67 | 40 |
11 |
1/4″PT |
1/4″PT |
|
AH-60 |
213 |
140 |
105 |
20 |
12 | 67 | 48 |
15 |
3/8″PT |
3/8″PT |
|
AH-80 |
275 |
170 |
140 |
25 |
14 | 80 | 60 |
17 |
3/8″PT |
3/8″PT |
ah氣動敲擊錘性能圖表：
| 使用圧力 (MPa) |
耗氣量 (升/回) |
沖擊力 (Ns) |
本體重量 (kg) |
總重量 (kg) |
本體材質 | |
|---|---|---|---|---|---|---|
| ah-30 |
0.35～ 0.6 |
0.028 |
1.0～ 1.5 |
0.7 |
1.0 |
鋁 |
| ah-40 |
0.35～ 0.6 |
0.082 |
3.3～ 5.1 |
1.8 |
2.9 |
鋁 |
| ah-60 |
0.35～ 0.6 |
0.228 |
7.1～ 10.8 |
4.6 |
7.8 |
鋁 |
| ah-80 |
0.35～ 0.6 |
0.455 |
19.3～ 29.5 |
7.9 |
11.8 |
鋁 |
| ah- 100 |
0.35～ 0.6 |
1.012 |
44.5～ 67.9 |
23.5 |
35.2 |
鋁 |
ah氣動敲擊錘選型圖表：
◆氣動敲擊錘的選定如圖所示,大致以60度的圓錐料斗作為基準,根據直徑(D)和圓錐部分的 板厚(t),由圖來選定氣動敲擊錘的型號和臺數.例如設料斗直徑(D)是1500mm,板厚(t)是3mm, 由圖可知選擇60型,臺數為2臺.并且有時因料斗的形狀(角錐,圓錐)及其中的粉體的物性, 狀態等不同,略有差異。
注1：本公司可以幫您解決氣動錘的接線問題。因為氣動錘控制一般是電磁閥控制，而控制敲擊時間一般是用控制箱、繼電器、脈沖控制儀控制。一般客戶拿到氣動錘后不知道怎么控制。所以我公司有義務幫您解決控制問題?？梢远ㄗ龈鞣N控制箱。像一配一控制箱，一配多控制箱。還有低成本的繼電器和電磁閥。很多客戶為了控制成本只訂一個電磁閥和繼電器也有，我公司一般會將繼電器和電磁閥線接好，然后再以成本價出售給客戶。解決了客戶要自己接線的麻煩。
注2：（本公司的氣動錘分為ah系列、AH系列、ah系列，但是客戶發現，這幾個系列的產品我公司用的圖片都是一樣的，客戶可能會有疑問，難道產品是一模一樣的嗎？其實，產品確實相差很小，區別是安裝尺寸有點差異。我們公司為了滿足客戶要求，甚至可能為客戶定制安裝尺寸。）
